上箱体的结构设计

上箱体在整个除尘器的设计中是属于关键部位的设计，它的设计好坏直接关系到除尘器能否正常运行。设计上箱体时，应考虑到花板孔在上箱体内的合理布置、上箱体横截面高度、离线孔的大小及方位。在有内旁通的情况下，还要考虑到离线孔与内旁通孔的位置关系。当然，对上箱体结构强度的验算也是同等的重要。上箱体在设计时，应考虑设计有的斜度，以利于雨水的顺利排放。

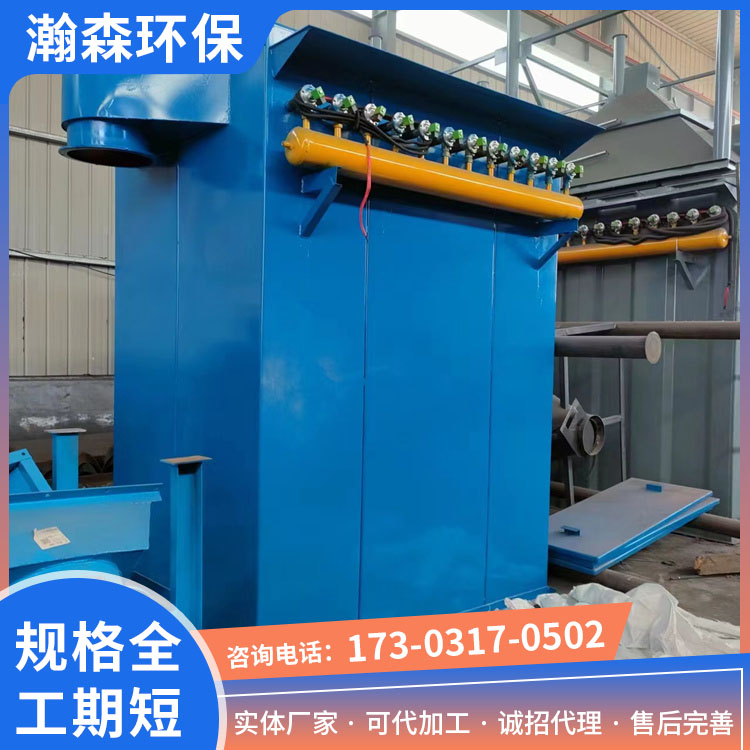

脉冲除尘器结构图，布袋除尘器内部详细构造图，由4部分组成，壳体、滤袋总成、喷吹清灰装置、排灰装置。

1.壳体：由上箱体、中箱体、灰斗、进出风口组成。

2.滤袋总成：由滤袋、滤袋框架等组成。

3.喷吹清灰装置由气包、喷吹管、脉冲阀、电磁控制阀、电控仪等组成。

4.排灰装置由电机、减速器、螺旋输送机、星形卸料阀组成
